小型除塵器

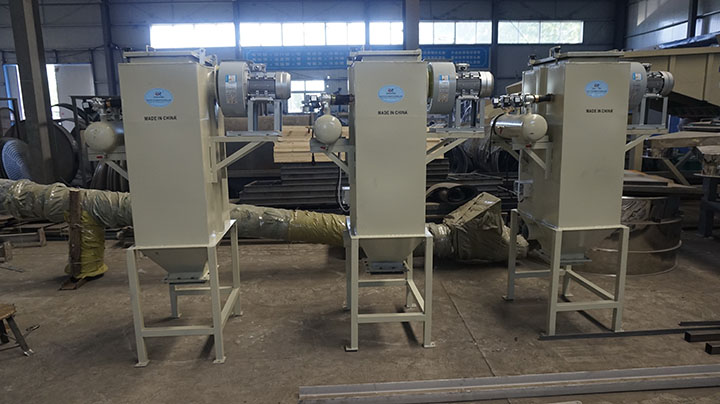

小型除塵器介紹

小型除塵器可以把粉塵從煙氣中分離出來，小型除塵器包括小型布袋除塵器（HD）、小型布袋除塵器（PL）、小型振打布袋除塵器（UF）、小型脈沖布袋除塵器（DMC）、小型布袋脈沖除塵器（MC-II）等小型單機布袋除塵器，此類小型除塵器體積小，占地面積小、處理風量能滿足大部分工況、運行維護費用低。

小型除塵器特點

1.體積小，占地面積少，除塵器嚴密不漏風，殼體全部采用焊接結構。檢修門用泡沫膠條密封，保證除塵器嚴密不漏風。

2.清灰效果好、清灰徹底，凈化效率高。采用脈沖噴吹的清灰方式，同時可編程序控制儀對排氣閥、脈沖閥及卸灰閥等進行全自動控制。電磁脈沖閥I型采用直角脈沖閥，Ⅱ型采用直通脈沖閥，減少了脈沖閥自身的阻力，是一種較為理想的脈沖噴吹方式

3.處理風量大，小型除塵器進、出口風道布置緊湊，氣流阻力小。

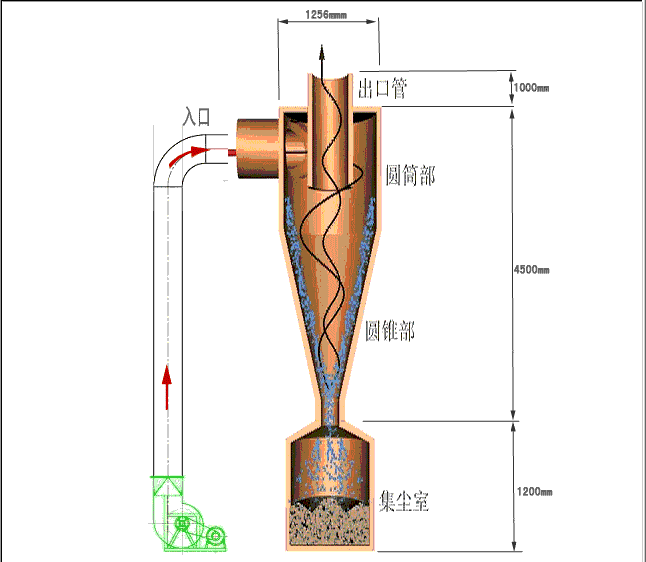

小型除塵器工作原理

引風機把含塵氣體從進氣口引入中殼體內，干凈的氣體透過濾袋由文氏管進入上殼體，而由凈氣出口排出，而粉塵被阻留在濾袋外壁，隨著時間的延長，吸附在濾袋上的粉塵越來越厚，濾袋阻力越來越大，此時，脈沖控制儀發出信號，程序自動控制各脈沖閥的開關，使高壓氣源經噴吹孔、文氏管向濾袋內噴射，由于高壓氣的作用，使濾袋發生急劇的膨脹引起沖擊振動，使吸附在濾袋表面的粉塵抖落在灰斗里由輸灰機構排出。

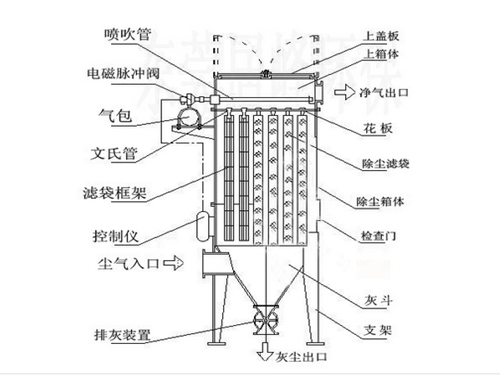

小型除塵器結構

小型除塵器由4部分組成，殼體、濾袋總成、噴吹清灰裝置、排灰裝置。

1.殼體：由上箱體、中箱體、灰斗、進出風口組成。

2.濾袋總成：由濾袋、濾袋框架等組成。

3.噴吹清灰裝置由氣包、噴吹管、脈沖閥、電磁控制閥、電控儀等組成。

4.排灰裝置由電機、減速器、螺旋輸送機、星形卸料閥組成。

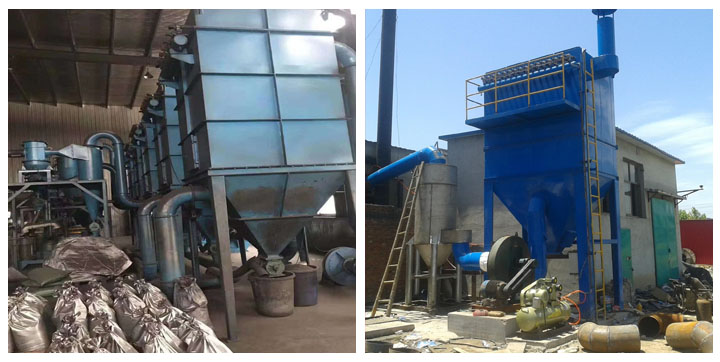

小型除塵器應用

小型除塵器在煉鐵廠、煉鋼廠、鐵合金廠、耐火廠、鑄造廠、發電廠等方面的煙氣治理除塵系統。垃圾焚燒爐、燃煤鍋爐、流化床鍋爐等煙氣過濾。瀝青混凝土攪拌，建材、水泥陶瓷、石灰、石膏等生產場所。鋁電解、鉛、錫、鋅、銅及其他稀有金屬的冶煉煙氣過濾，微細物料回收，液、固分離。化工、焦炭、炭黑、染料、制藥、塑膠等領域的液固分離及微細物料回收。采礦、糧食加工、面粉、電子行業、木材加工等的灰塵治理和凈化收集。
